17-4PH沉淀硬化不銹鋼彈簧
該鋼是一種馬氏體沉淀硬化不銹鋼它的強度是通過馬氏體相變和時效處理的沉淀硬化來達到的。由于此鋼低碳，高鉻，且含銅，故其耐蝕性較Cr13型及9Cr18，1Cr17Ni2等馬氏體鋼為好。但較難進行深度的冷成型。多用作既要求有不銹性及耐弱酸，堿，鹽腐蝕又要求高強度的部件。
化學成分：

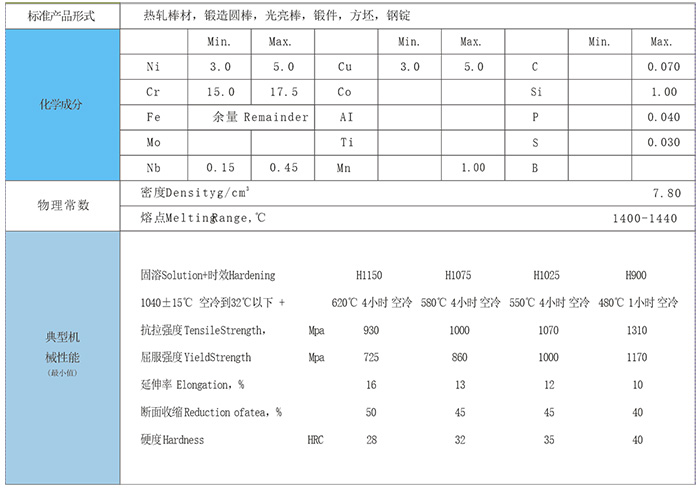

0Cr17Ni4Cu4Nb鋼的化學成分
力學性能：

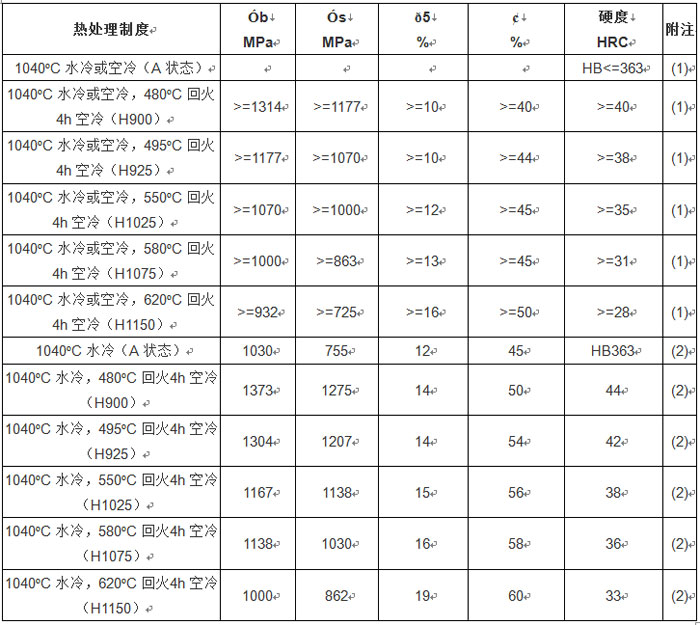

該鋼的室溫力學性能見下表
(1)------摘自GB1220
(2)------實際檢驗值

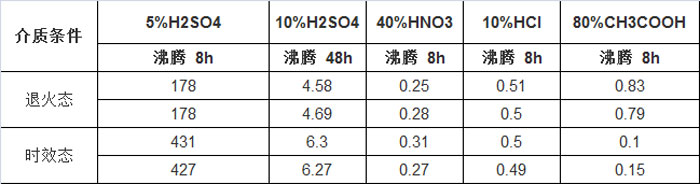

耐腐蝕性：見下表 0Cr17Ni4Cu4Nb鋼的耐蝕性能[腐蝕速率 g/(m²h)]
工藝性能：
此鋼一般不進行冷加工。熱加工溫度為1000~1170°C。對大于76mm或形狀復雜的部件，熱加工后應及時回爐加熱到原熱加工的溫度，隨后緩慢冷卻。

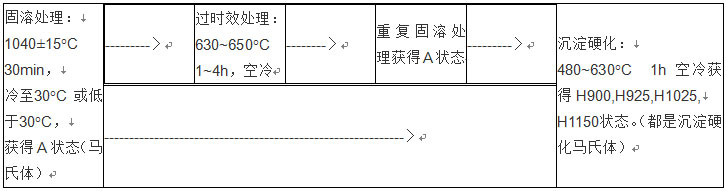

該鋼的熱處理制度如下：
該鋼可用任何焊接不銹鋼的方法焊接。在固溶，時效或過時效狀態(tài)都可焊接。焊前不需要預熱，當要求焊縫強度為時效后強度的90%時，則焊后需要重新固溶和時效處理。此鋼也可進行釬焊，適宜的釬焊溫度為此鋼的固溶處理溫度。
物理性能：
密度：7780 kg/m²
線膨脹系數(shù)：（H900熱處理態(tài)）
20~100°C時，0.0000108 /K; 20~200°C時，0.00001016 /K; 20~300°C時，0.00001136 /K
熱導率：
100°C時，17W/(m*K); 300°C時，20W/(m*K); 500°C時，23W/(m*K)
彈性模量：
20°C 時，191000 MPa; 100°C時，191000 MPa; 320°C時，181000 MPa
浙公網(wǎng)安備33032402001818號
浙ICP備12046128號
技術支持：云鼎科技
